Scale retrattili terrazzi e tetti a pantografo 60 x 80

SKU: 4-6080

1.300,00 1.044,00

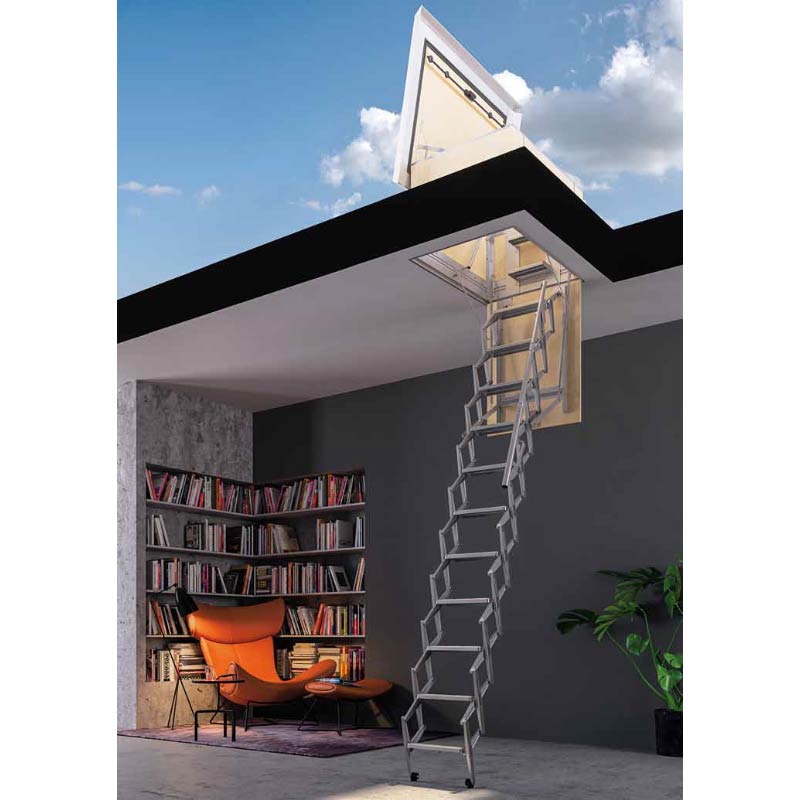

Scale retrattili a pantografo per terrazzi e tetti.
Scala retrattile a scomparsa con botola a soffitto richiudibile idonea per ambienti esterni. Apertura a pantografo. E' composta da 9, 10 o 11 gradini per una altezza massima di 300 cm. Modello idoneo per altezze pavimento / soffitto tra i 225 ed i 300 cm. La scala viene realizzata per la vostra precisa misura e regolata per adattarsi precisamente alla vostra altezza.

Scale retrattili a pantografo per terrazzi e tetti con struttura a pantografo.
Scale da interni a scomparsa foro a soffitto 60 x 80 – Con un corrimano – gradino cm 25 x 10 – prefabbricata pronta per essere inserita nel foro – realizzata in acciaio zincato botola esterna con chiusura cremagliera e molle che facilitano la chiusura e l'apertura – Spedita completamente assemblata, su pallet, pronta per essere installata.

Descrizione

Scala retrattile verticale a parete per soffitta o sottotetti composta da 11 gradini, realizzata in lamiera d’acciaio stampato protetto da zincatura elettrolitica. A pantografo. Idonea per uscire all’esterno.

FORO 60 x 80

La scala per essere montata necessita di un foro con dimensioni cm 60 x 80. La cassa della stessa si adatta ad un foro con le indicate misure avendo una tolleranza di mezzo centimetro per ogni lato.

La scala è realizzata in 11 gradini con struttura mobile a pantografo in lamiera d’acciaio stampata e zincata con spessore di 15/10. (la misura standard dell’altezza è pari a 3 metri – in caso di taglio ad hoc della scala il numero si riduce)

La scala retrattile è corredata di molle per facilitare le operazioni di chiusura ed apertura.

Sul lato destro è  posizionato un corrimano telescopico realizzato in tubolare al fine di agevolare la salita e la discesa. Attenzione per una scala da 45 cm di larghezza il corrimano non è previsto per questioni di spazio.

Nella parte superiore della botola vi sono dei maniglioni strutturali a cui aggrapparsi. Il fissaggio avviene a mezzo di 4 angolari che sorreggono la scala dall’alto. Sono altresì previsti dei fori nella cassa della scala per il tassellamento al muro. Si consiglia, in caso, di inserire uno spessore tra il muro e la parte esterna della cassa in modo che la stessa vada in battuta sul sostegno inserito al fine di evitare, avvitando, la piegatura della cassa metallica stessa.

La cassa da fissare nel foro è realizzata in lamiera d’acciaio zincata con spessore 10/10. Si adatta a solai con spessori compresi tra i 15 e i 27 cm. Oltre tale misura occorre utilizzare delle prolunghe.

Alla cassa è fissato un pannello di legno truciolare a bassissima emissione di formaldeide. Si tratta di una scala retrattile a scomparsa. Una volta richiusa la botola non si vede più alcunché.

Scala retrattile idonea per uso interno per raggiungere soffitte o solai o luoghi sopra elevati o sotto tetti che non comunichino direttamente con l’esterno.

La misura dei gradini della scala retrattile è di 25 x 10 cm (larghezza gradino per pedata) per tutti i modelli con larghezza foro fino a 60 cm; Per le scale retrattili con foro minimo di 70 cm (dimensioni della larghezza foro) i gradino hanno una misura di 35 x 10 cm (larghezza gradino per pedata). I gradini sono dotati di zigrinatura anti scivolo.

A richiesta sono disponibili personalizzazioni come ad esempio pannello in multistrato, il secondo corrimano oppure dimensioni ed altezze fuori catalogo.

L’altezza massima della scala è di tre metri. Tuttavia al momento dell’ordine dovete indicare l’altezza che vi necessita in quanto la scala vi viene fornita per adattarsi perfettamente alla vostra soluzione.

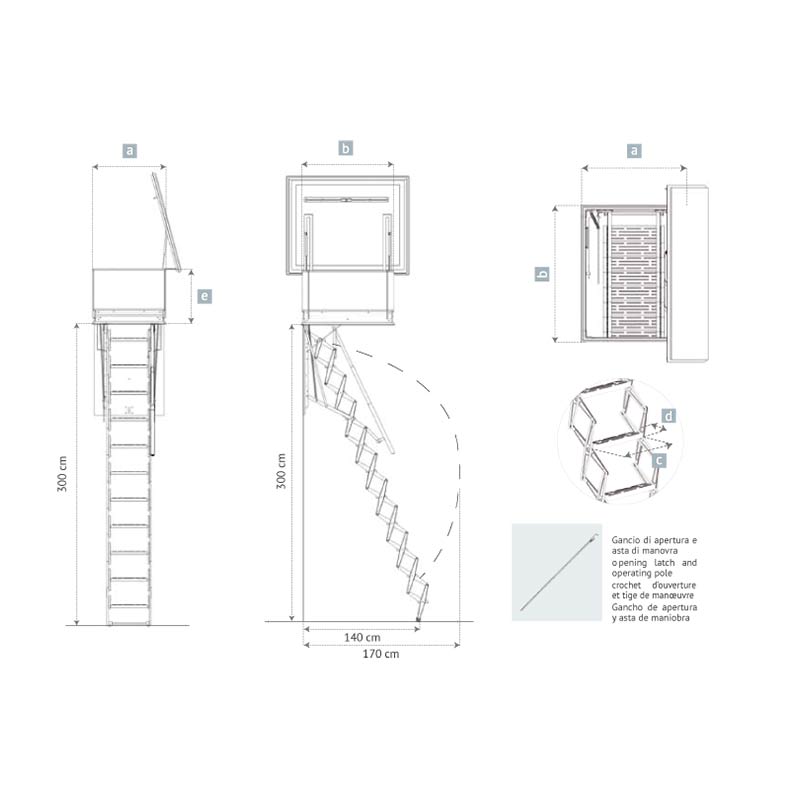

Il foro per questo modello è già stabilito in 60 x 80 cm. MISURE (A x B)

La prima misura da verificare è l’altezza tra pavimento e soffitto. MISURA (D)

La seconda misura da prendere è lo spessore del muro. MISURA (E)

Occorre poi verificare di avere a disposizione lo spazio necessario per l’estrazione e l’uso della scala. MISURE (C + S)

Legenda misure scale retrattili

In definitiva: se avete, ad esempio, una altezza di 2,70 metri la scala vi verrà fornita per adattarsi perfettamente all’altezza di 2,70 e le molle regolate di conseguenza. L’altezza di tre metri si riferisce all’altezza massima che può raggiungere la scala. Non sarebbe possibile utilizzare una scala da tre metri con una altezza di metri 2,70. Questa personalizzazione è ovviamente inclusa nel prezzo di vendita.

Quindi se volete effettuare l’ordine di una scala retrattile online, nelle note dell’ordine, indicate le due misure (D + E): l’altezza pavimento soffitto e lo spessore del solaio. In difetto, o in caso di dubbi sarà nostra cura chiamarvi.

Oppure in alternativa inviate una mail o chiamateci senza impegno alcuno ai numeri di telefono che trovate nella sezione contatti.
Attenzione che in caso di altezze superiori ai 3 metri è possibile realizzare dei modelli fuori misura compatibilmente con la fattibilità della realizzazione stessa. Il tutto in relazione ai modelli disponibili. Oltre certe metrature non si può proprio andare per limiti fisici della scala e di sicurezza. Si consiglia comunque di contattarci via telefono o via mail per avere informazioni al riguardo.

Altezze maggiori agli standard indicati a catalogo importano, di regola un foro con lunghezza maggiore in quanto necessario ad alloggiare un numero superiore di gradini.

Portata 150 kg. Testata con carico di prova statico di 260 Kg
Spedita completamente assemblata, su pallet, pronta per essere installata.

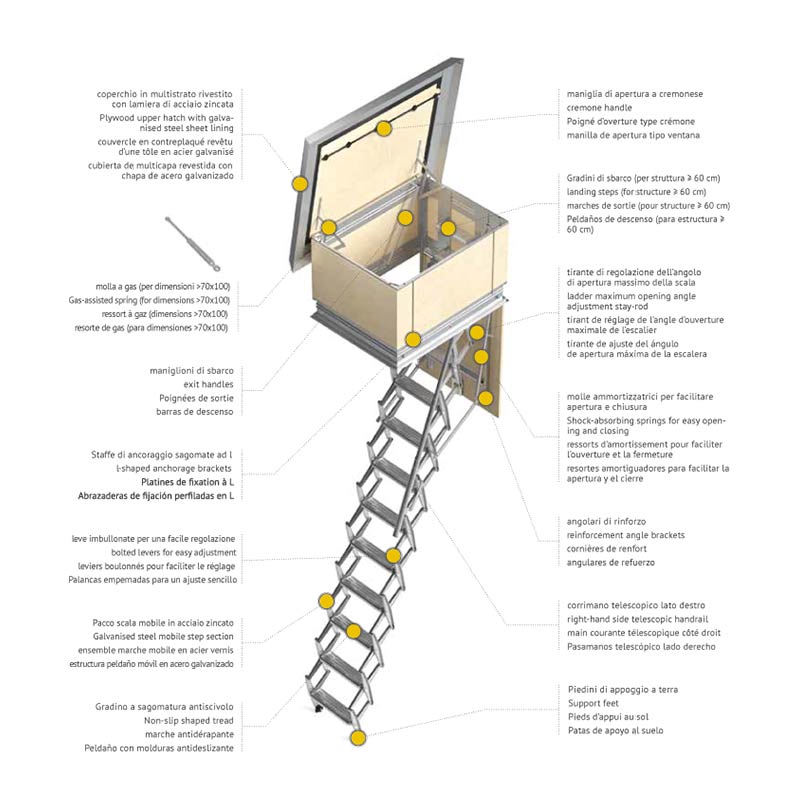

La botola è realizzata in pannello truciolare di prima scelta con spessore da 16 mm a bassissima emissione di formaldeide (Classe E! UNI EN 13986:2005)
Pannello in truciolare

Il telaio della scala è realizzato in lamiera di acciaio zincata spessore 10/10.
Telaio in lamiera di acciaio zincata

Il sistema dei gradini è realizzato in lamiera di acciaio stampata e zincata con spessore 15/10. Gli stessi sono poi verniciati di colore bianco (ral 9010)
Sistema dei gradini

Prolunga gancio di apertura in dotazione a tutte le scale
Prolunga gancio di apertura

ACCESSORI DISPONIBILI

Pannello in Multistrato

Pannello in Multistrato

Pannello botola legno multistrato di pioppo di prima scelta spessore 15 mm

VEDI

Secondo corrimano

Secondo corrimano

Secondo corrimano telescopico lato sinistro

VEDI

Termocover

Termocover

Coibentazione Termocover – sistema a cappuccio brevettato in materiale isolante riflettente

VEDI

Coibendazione pannello

Coibendazione pannello

Coibentazione del pannello in multistrato

VEDI

Guarnizione di chiusura

Guarnizione di chiusura

Guarnizione di chiusura della botola. In alternativa alla coibentazione del pannello

VEDI

TUTTI I MODELLI DI SCALE RETRATTILI PER TERRAZZE E TETTI

LinkA (cm)B (cm)D (cm)S (cm)C (cm)E (cm)
Vedi la scala509030017014027
Vedi la scala5010030017014027
Vedi la scala5011030017014027
Vedi la scala5012030017014027
Vedi la scala5013030017014027
50100325
50100325
50100325
50100325
Vedi la scala609030017014027
Vedi la scala6010030017014027
Vedi la scala6011030017014027
Vedi la scala6012030017014027
Vedi la scala6013030017014027
Vedi la scala709030017014027
60100325
60110325
60120325
60130325
Vedi la scala7010030017014027
Vedi la scala7011030017014027
Vedi la scala7012030017014027
Vedi la scala7013030017014027
70100325
70110325
70120325
70130325
70120350
70130350
Vedi la scala809030017014027
Vedi la scala8010030017014027
Vedi la scala8011030017014027
Vedi la scala8012030017014027
Vedi la scala8013030017014027
80100325
80110325
80120325
80130325
80120350
80130350
Hai bisogno di aiuto? Hai bisogno di aiuto?

TUTTI I MODELLI DI SCALE RETRATTILI A PANTOGRAFO PER TERRAZZI TETTI ED APERTURE VERSO L’ESTERNO

LinkA (cm)B (cm)D (cm)S (cm)C (cm)E (cm)
Vedi la scala608030017014027
Vedi la scala609030017014027
Vedi la scala6010030017014027
Vedi la scala6011030017014027
Vedi la scala6012030017014027
Vedi la scala6013030017014027
Vedi la scala708030017014027
Vedi la scala709030017014027
Vedi la scala7010030017014027
Vedi la scala7011030017014027
Vedi la scala7012030017014027
Vedi la scala7013030017014027
Vedi la scala808030017014027
Vedi la scala809030017014027
Vedi la scala8010030017014027
Vedi la scala8011030017014027
Vedi la scala8012030017014027
Vedi la scala8013030017014027
Vedi la scala609032517014027
Vedi la scala6010032517014027
Vedi la scala6011032517014027
Vedi la scala6012032517014027
Vedi la scala6013032517014027
Vedi la scala709032517014027
Vedi la scala7010032517014027
Vedi la scala7011032517014027
Vedi la scala7012032517014027
Vedi la scala7013032517014027
Vedi la scala809032517014027
Vedi la scala8010032517014027
Vedi la scala8011032517014027
Vedi la scala8012032517014027
Vedi la scala8013032517014027
Vedi la scala7012035017017027
Vedi la scala7013035017014027
8012035017014027
8013035017014027

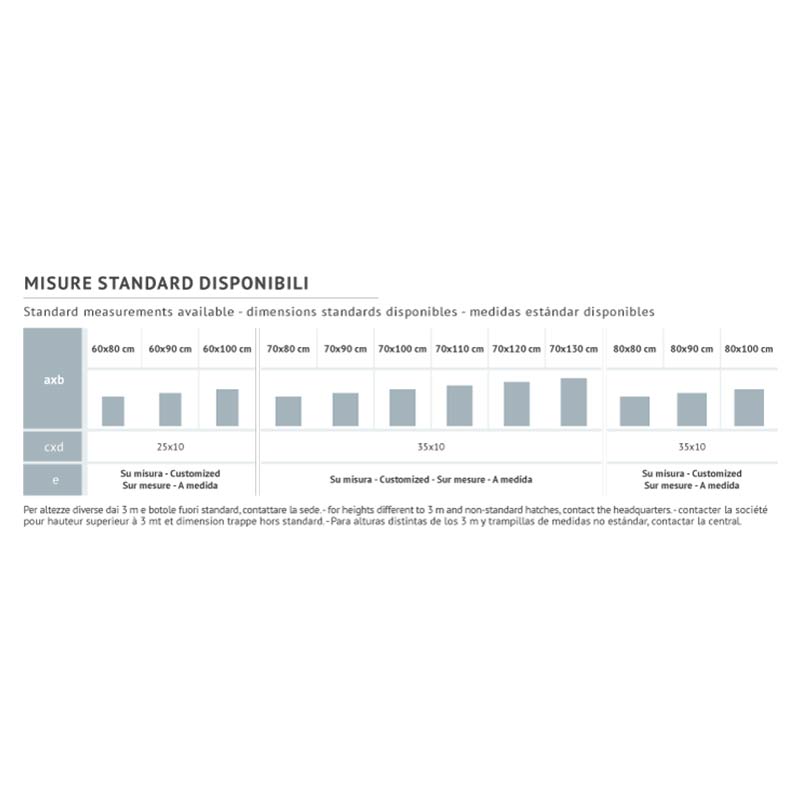

Dimensione dei gradini modello per modello (larghezza per pedata)
Dimensione foro (cm)Dimensione gradino (cm)
45 x 7025 x 10
45 x 8025 x 10
45 x 9025 x 10
45 x 10025 x 10
50 x 7025 x 10
50 x 8025 x 10
50 x 9025 x 10
50 x 10025 x 10
60 x 8025 x 10
60 x 9025 x 10
60 x 10025 x 10
70 x 7035 x 10
70 x 8035 x 10
70 x 9035 x 10
70 x 10035 x 10
70 x 11035 x 10
70 x 12035 x 10
70 x 13035 x 10
80 x 8035 x 10
80 x 9035 x 10
80 x 10035 x 10
Scala retrattile a pantografo per terrazza composta da 9, 10 o 11 gradini, realizzata in lamiera d’acciaio stampato protetto con zincatura elettrolitica.
Flat roof access loft ladder, made up from 9, 10 o 11 embossed sheet steel treads and protected by electroplating.
Escalier escamotable accordéon pour terrasse, composé de 9, 10 o 11 marches en tôle en acier emboutie zingué.
Escalera escamoteable tipo tijera para techo y terraza compuesta por 9, 10 o 11 peldaños, realizada en chapa de acero estampado protegido por electro galvanizado.
Struttura a S Struttura a S
Secondo corrimano Secondo corrimano
Coibentazione struttura di accesso al tetto Coibentazione struttura di accesso al tetto
