In offerta!

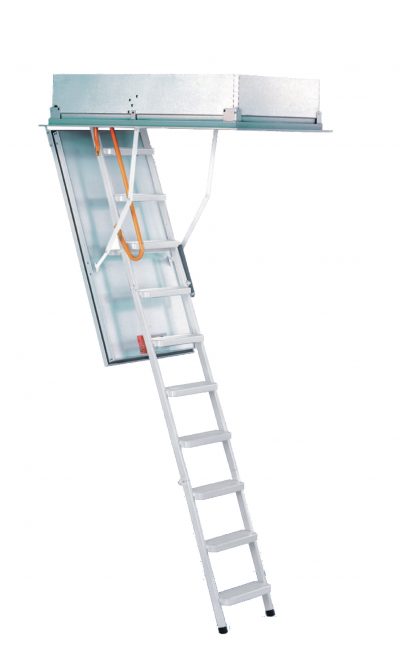

Scale Retrattili 3 segmenti ignifughe Type 12 70 x 120 H 275

SKU: 21131

782,00 682,00

Scala retrattile certificata ignifuga secondo le normative EN1363, EN1634, B3860 – altezza massima tra pavimento e soffitto 265 cm espandibile- La versione comprende il corrimano e piedini di appoggio

pannello di apertura con spessore da 160 mm – ulteriori 87 mm di protezione con il pannello superiore – Valore di trasmittanza termica fino a 0,14 W / m²K con pannello superiore

Descrizione

DESCRIZIONE

Scale Retrattili 3 segmenti ignifughe Type 12 70 x 120 H 275
Scala retrattile certificata ignifuga secondo le normative EN1363, EN1634, B3860
Spessore totale del pannello di apertura pari a 65 mm
2 guarnizioni di serie

CARATTERISTICHE

Scale Retrattili 3 segmenti ignifughe Type 12 70 x 120 H 275
Scala retrattile certificata ignifuga secondo le normative EN1363, EN1634, B3860
Spessore totale del pannello di apertura pari a 65 mm
2 guarnizioni di serie
Cerniere ad incasso
Separazione termica del telaio in acciaio e della cassa di rivestimento
Scala rigida e pieghevole 3 segmenti verniciata a polvere
Spessore cassa scala 18 mm; altezza 27 cm
Corrimano di sicurezza in acciaio di serie
Piedini di appoggio

A RICHIESTA:

Copertura superiore apribile e chiudibile ISO altezza cassa 38 cm
Balaustra di protezione piano superiore su tre lati
Set installazione casa passiva = set blower door

Scala retrattile ignifuga rigida Type 12 misure
Scala retrattile ignifuga rigida Type 12 misure
MODELLO (A)DIMENSIONI CASSAALTEZZA PAVIMENTO SOFFITTO (B)SPAZIO NECESSARIO (C)SPAZIO NECESSARIO (D)
70 X 120119/69/27275 cm50 cm108 cm
70 X 130129/69/27275 cm40 cm108 cm
70 X 140139/69/27275 cm30 cm108 cm

RESISTENZA AL FUOCO

Nel dettaglio, come definito dai D.M. 30 novembre 1983 , D.M. 9 marzo 2007 e D.M. 3 agosto 2015, la classe di resistenza al fuoco è l’intervallo di tempo espresso in minuti, definito in base al carico d’incendio specifico di progetto, durante il quale il compartimento antincendio garantisce la capacità di compartimentazione.

Sulla base della normativa le classi di resistenza al fuoco sono: 0, 15, 20, 30, 45, 60, 90, 120, 180, 240. Le caratteristiche di resistenza al fuoco sono definite da sigle come ad esempio R 60, REI 120, EI 30, ecc. in cui le lettere R, E, I, hanno un preciso significato:

R = resistenza meccanica conservata efficiente per un numero di minuti di esposizione al fuoco definiti dal numero connesso alla sigla;
E = attitudine a impedire il passaggio o la produzione di fuoco o fumo al lato opposto a quello di sviluppo dell’incendio
I = isolamento termico atto a ridurre la trasmissione del calore da un lato all’altro della porta ed a mantenere quindi entro limiti prefissati – circa 150 °C – la temperatura della superficie investita.

Per compartimento antincendio si intende parte della costruzione organizzata per rispondere alle esigenze della sicurezza in caso di incendio e delimitata da elementi costruttivi idonei a garantire, sotto l’azione del fuoco e per un dato intervallo di tempo, la capacità di compartimentazione.

EI30 EI60

DECRETO 21 giugno 2004 Norme tecniche e procedurali per la classificazione di resistenza al fuoco ed omologazione di parte ed altri elementi di chiusura.
Articolo 1 comma 4. Salvo diversa indicazione dei decreti di prevenzione incendi la classe di resistenza al fuoco richiesta per porte ed altri elementi di chiusura con la terminologia RE e REI è da intendersi, con la nuova classificazione, equivalente a E ed EI2 rispettivamente. Laddove nei decreti di prevenzione incendi di successiva emanazione sia prescritto l’impiego di porte ed altri elementi di chiusura classificati E ed EI2 potranno essere utilizzate porte omologate con la classificazione RE e REI nel rispetto di tutte le condizioni previste dal presente decreto.

UNI EN 1363-1
Prove di resistenza al fuoco – Parte 1: Requisiti generali
La norma specifica i principi generali per determinare la resistenza al fuoco di diversi elementi costruttivi sottoposti a condizioni normalizzate di esposizione al fuoco. Procedure alternative e aggiuntive per soddisfare requisiti particolari sono fornite nella UNI EN 1363-2.
UNI EN 1363-2
Prove di resistenza al fuoco – Procedure alternative e aggiuntive
La norma specifica le diverse condizioni di riscaldamento e altre procedure suscettibili di essere utilizzate in circostanze particolari.
La UNI EN 1364-2:2018 “Prove di resistenza al fuoco di elementi non portanti – Parte 2: Soffitti” specifica un metodo per la determinazione della resistenza al fuoco di soffitti che possiedono una resistenza al fuoco indipendentemente da ogni elemento costruttivo soprastante. La norma deve essere utilizzata congiuntamente alla UNI EN 1363-1.
Il metodo è applicabile ai soffitti che sono o sospesi per mezzo di ganci o fissati direttamente ad un telaio di supporto o alla costruzione e ai soffitti autoportanti.
In questo metodo di prova il soffitto è esposto al fuoco con l’esposizione effettuata:
a) da sotto il soffitto, oppure
b) da sopra il soffitto per simulare il fuoco nella cavità sopra il soffitto.
Il contributo alla resistenza al fuoco che un controsoffitto potrebbe garantire in qualità di membrana protettiva degli elementi portanti è determinato utilizzando il procedimento indicato nella EN 13381-1. La resistenza al fuoco di pavimenti portanti in combinazione con un controsoffitto può anche essere valutata utilizzando la prova secondo la EN 1365-2.

La UNI EN 1634-1:2018
“Prove di resistenza al fuoco e di controllo della dispersione del fumo per porte e sistemi di chiusura, finestre apribili e loro accessori costruttivi – Parte 1: Prove di resistenza al fuoco per porte e sistemi di chiusura e finestre apribili” stabilisce un metodo per la determinazione della resistenza al fuoco di porte, sistemi di chiusura e finestre apribili destinati ad essere installati in aperture praticate in elementi di separazione verticale, quali:
– porte incernierate o su perni;
– porte scorrevoli in senso orizzontale e in senso verticale, incluse porte non rigidamente scorrevoli e sezionali;
– porte a libro;
– porte basculanti;
– sistemi di chiusura avvolgibili;
– finestre apribili;
– cortine flessibili apribili.
Anche questa norma è da utilizzare unitamente alla UNI EN 1363-1.
Le prove delle serrande resistenti al fuoco sono trattate dalla EN 1366-2 mentre le prove di sistemi di chiusura per sistemi convogliatori sono definite nella EN 1366-7.

Hai bisogno di aiuto? Hai bisogno di aiuto?
Scala retrattile ignifuga rigida Type 12
Scala retrattile ignifuga rigida Type 12
Foro 70 x 110
Pannello chiusura spessore 160 mm
Eventuale chiusura superiore spessore 87 mm
Scala retrattile Arctic Fire spessore pannello e protezione
Scala retrattile Arctic Fire spessore pannello e protezione
Scala retrattile Arctic Fire chiusura botola
Scala retrattile Arctic Fire chiusura botola
 SCHEDA SCALA RETRATTILE ARCTIC FIRE
 ISTRUZIONI MONTAGGIO SCALA RETRATTILE ARCTIC FIRE
 DATI TECNICI SCALA RETRATTILE ARCTIC FIRE
PANNELLO CHIUSURE SUPERIORE con spessore 87 mm
Scala retrattile Arctic Fire spessore pannello superiore
Scala retrattile Arctic Fire spessore pannello superiore
SISTEMA DI ESTENZIONE PER ALTEZZE SUPERIORI
Set installazione casa passiva metallo 22525
Set installazione casa passiva legno10452 metallo 22525
Balaustra di protezione per scale retrattili
Balaustra di protezione per scale retrattili 22525
