Descrizione
DESCRIZIONE

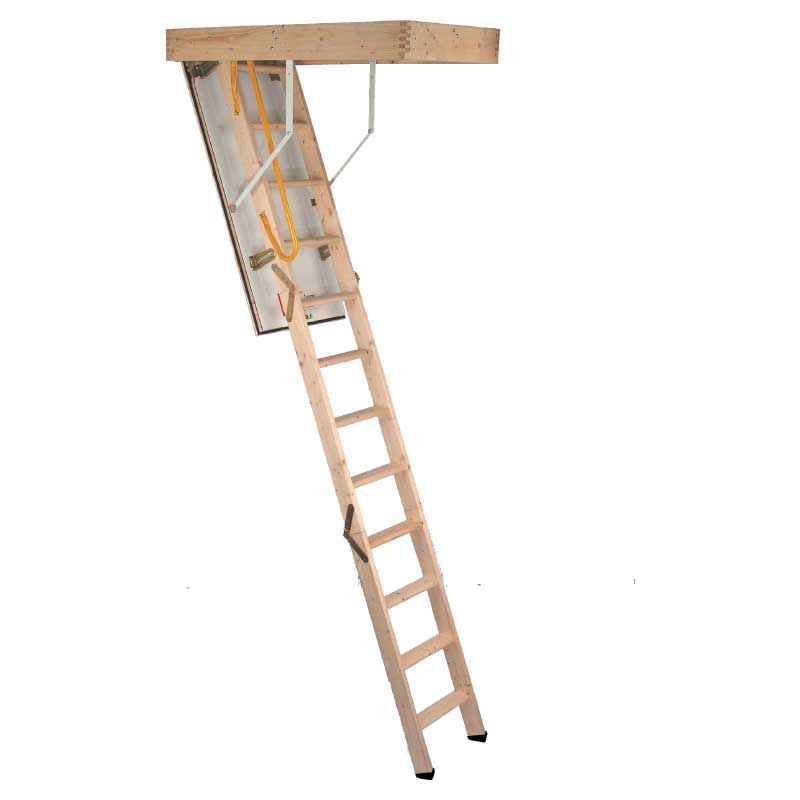

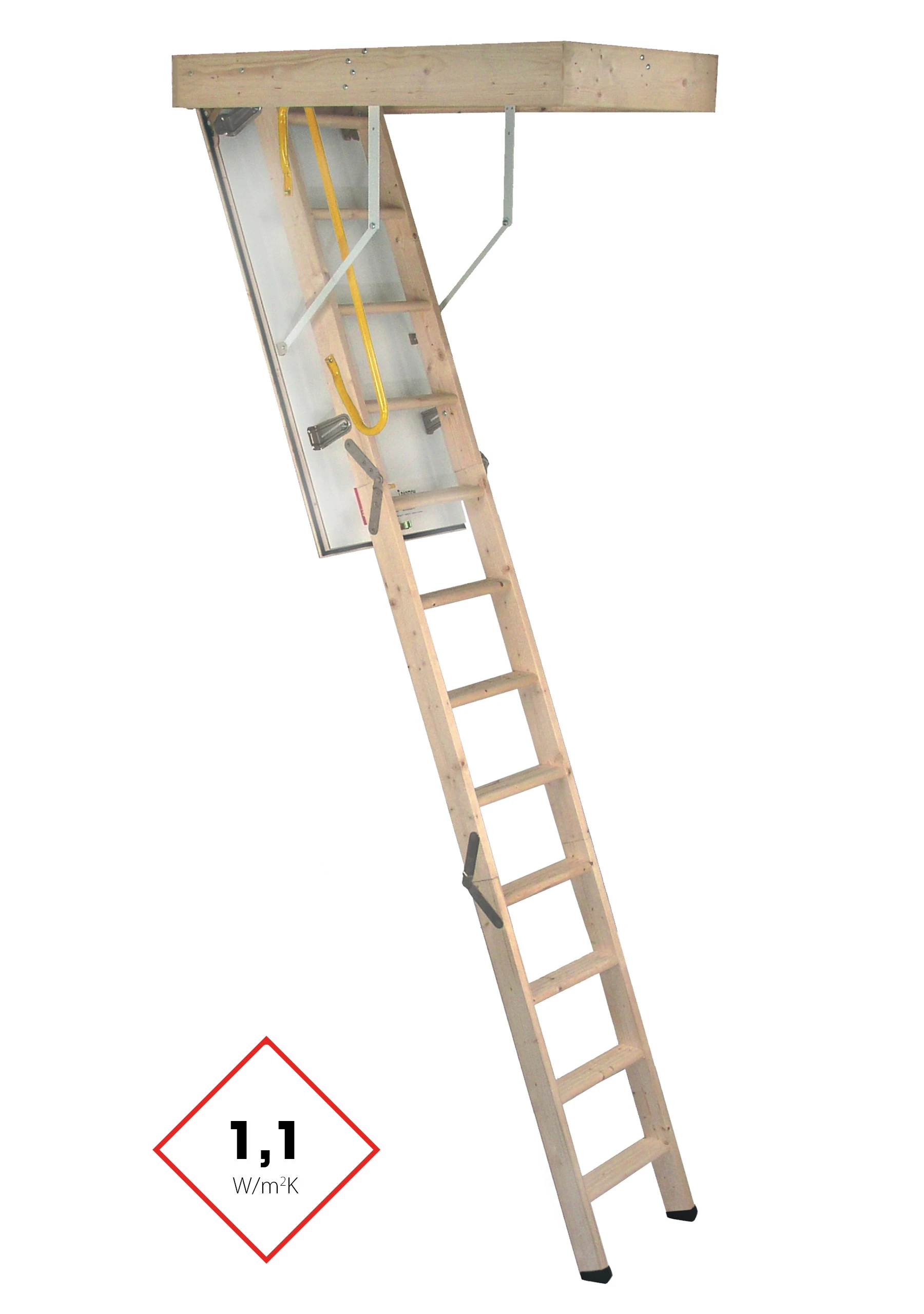

Scale Retrattili in legno Complete 54 x 120 cm
Altezza massima di serie pavimento / soffitto 2800 mm; con segnemnto aggiuntivo la scla può raggiungerei i 3150 mm.
Scala retrattile coibentata con telaio e gradini in legno massiccio
Spessore pannello chiusura pari a 33 mm
Eventuale chiusura superiore con spessore 87 mm
Nessun corrimano di sicurezza è possibile con queste dimensioni 54 x 120
CARATTERISTICHE
MISURA 54 X 120
Cassettone (L x P x A) 1190 x 530 x 130 mm
Dimensioni del cassone (L x P) 1200 x 540 mm
Altezza massima 2800 mm
Luce di apertura 550 mm
Dimensioni base 1200 mm
Luce di apertura automatica del coperchio superiore 1615 mm
Corrimano di sicurezza non disponibile!
MISURA 60 X 120
Botola (L x P x A) 1190 x 590 x 130 mm
Dimensioni del guscio (L x P) 1200 x 600 mm
Altezza massima libera sopraelevazione 2800 mm
Libertà di apertura 550 mm
Dimensioni di base 1200 mm
Luce di apertura automatica del coperchio superiore 1615 mm
MISURA 70 X 120
Botola (L x P x A) 1190 x 690 x 130 mm
Dimensioni del guscio (L x P) 1200 x 700 mm
Altezza massima libera sopraelevazione 2800 mm
Libertà di apertura 550 mm
Dimensioni di base 1200 mm
Luce di apertura automatica del coperchio superiore 1615 mm
Testato in conformità con DIN EN 14975: 2007
Sistema di montaggio rapido
Scala coibentata con pannello di chiusura isolante 33 mm di spessore
Cassa scala ad Incasso
Guarnizioni di chiusura su 4 lati senza interruzioni
Pannello chiusura bianco su entrambi i lati
Cassa in legno massiccio spessore 27 mm
Gradini robusti 27 mm di spessore
Collegamento stabile con innesto a coda di rondine
Corrimano di sicurezza in acciaio di serie
Piedini di appoggio in plastica
Completamente premontato
Capacità di carico 150 kg
A RICHIESTA:
Pannello chiusura superiore da 87 mm con cassa alta 37 cm
Balaustra protettiva su tre lati piano superiore
Cornice di fissaggio e chiusura foro 27 mm
Set installazione casa passiva = Blower Door Set
IMMAGINI:
Sistema di chiusura

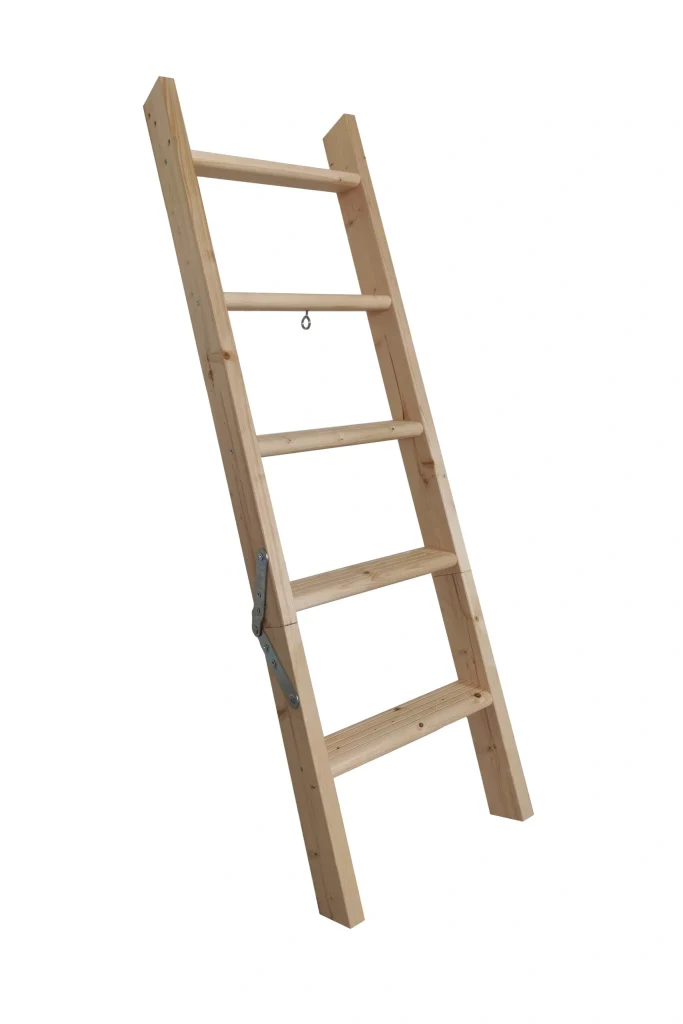

PROLUNGA PER ALTEZZE SUPERIORI
Allunga la scala per mansarda in legno di un gradino (+ 35 cm)
Basta fissare la prolunga al posto della sezione inferiore della scala
Piedini in plastica non inclusi
Prolunga non possibile con scale a 4 elementi

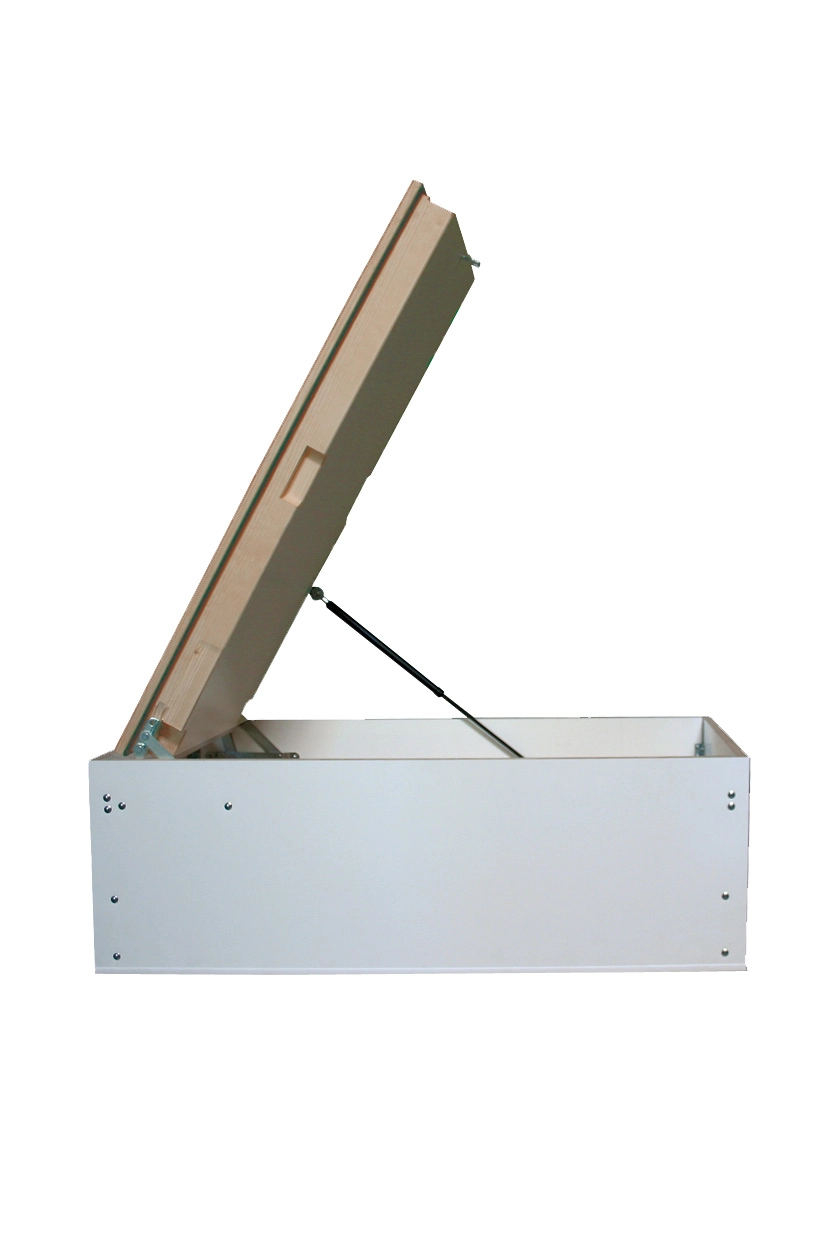

CASSA DI CHIUSURA SUPERIORE
Coperchio superiore spesso 87 mm per un ulteriore isolamento termico
Chiusura ermetica con tenditore in metallo
Facile apertura con ammortizzatori a molla a gas
Coperchio alto 37 cm in pannelli MDF
Coperchio bianco su entrambi i lati con guarnizione continua perimetrale
Il coperchio superiore ISO Plus 87 è un coperchio superiore spesso 87 mm, sviluppato appositamente per le scale per soffitta Minka. Con un valore U di 0,4 W/m²K, garantisce un’efficienza energetica particolarmente elevata.
Il coperchio può essere aperto senza sforzo tramite ammortizzatori a molla a gas, rendendolo comodo e facile da usare. La chiusura ermetica è garantita da un robusto tenditore in metallo, che impedisce correnti d’aria e dispersioni di calore.
Il coperchio è bianco su entrambi i lati e presenta una guarnizione continua perimetrale, garantendo un isolamento continuo. Inoltre, il coperchio superiore ISO è dotato di pareti in MDF alto 37 cm per consentire una perfetta integrazione nella struttura del tetto esistente.

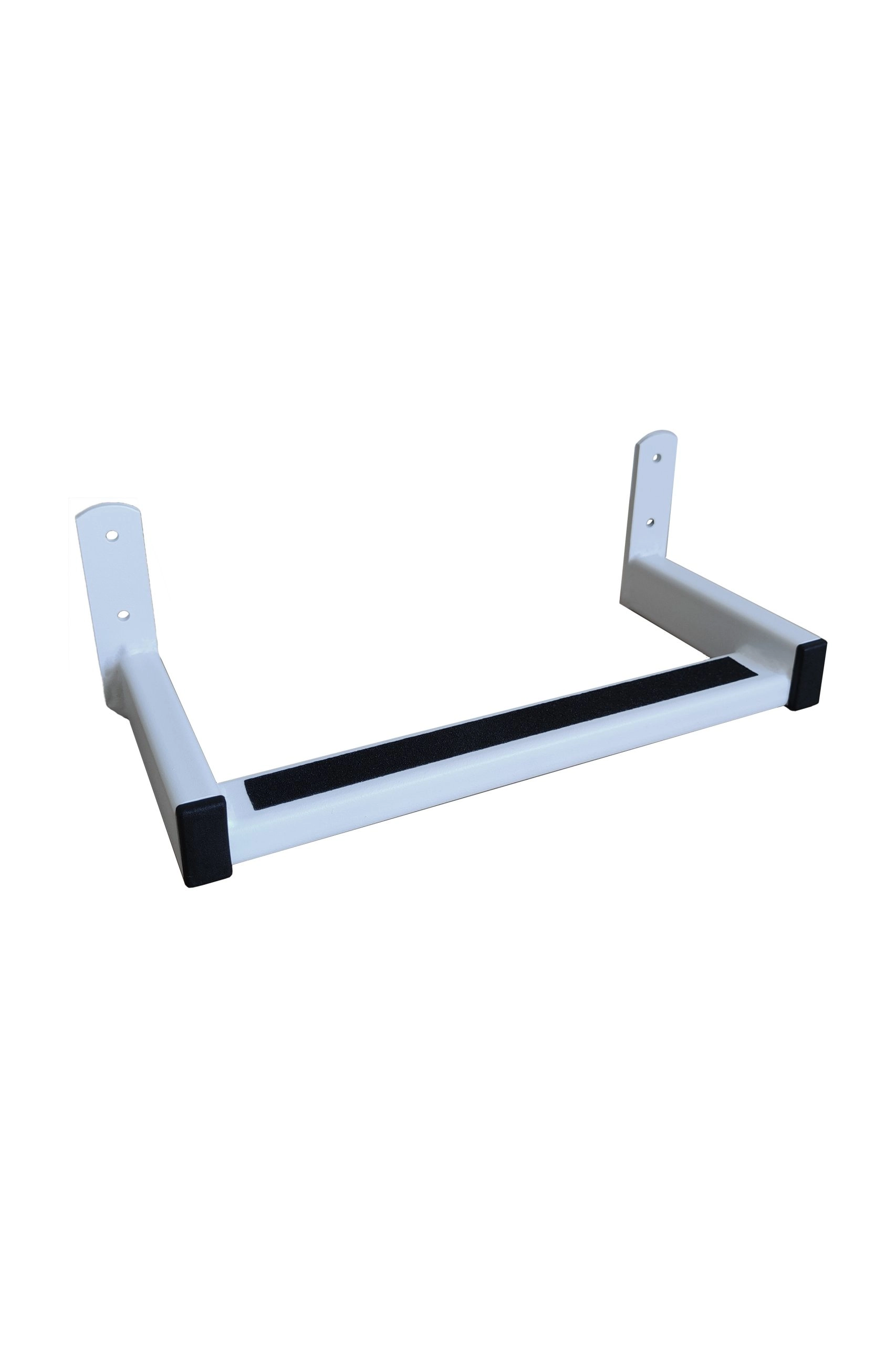

GRADINO AGGIUNTIVO
La cassa della scala misura 13 cm in altezza mentre la cassa del pannello superiore di chiusura misura 37 cm; in base allo spessore del solaio potrebbe essere necessario, per agevolare l’uscita anche di un gradino aggiuntivo (che deve necessariamente essere tasselalto al solaio in muratura.
OPZIONI

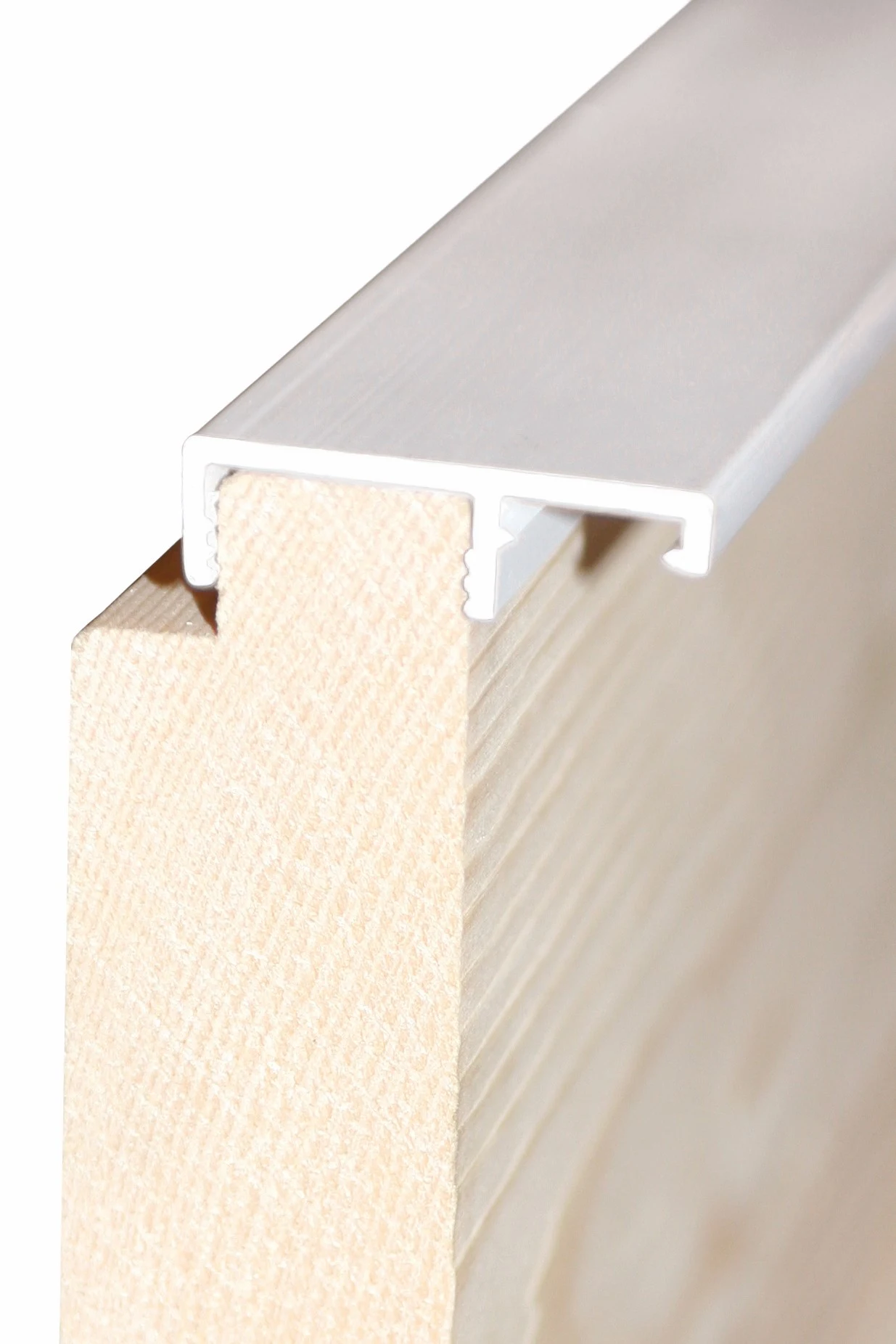

Profilo decorativo Fix da 27 mm
Profilo decorativo e angolari da 4,20 m in plastica bianca
Adatto alle scale con rivestimento in legno massello da 27 mm di spessore

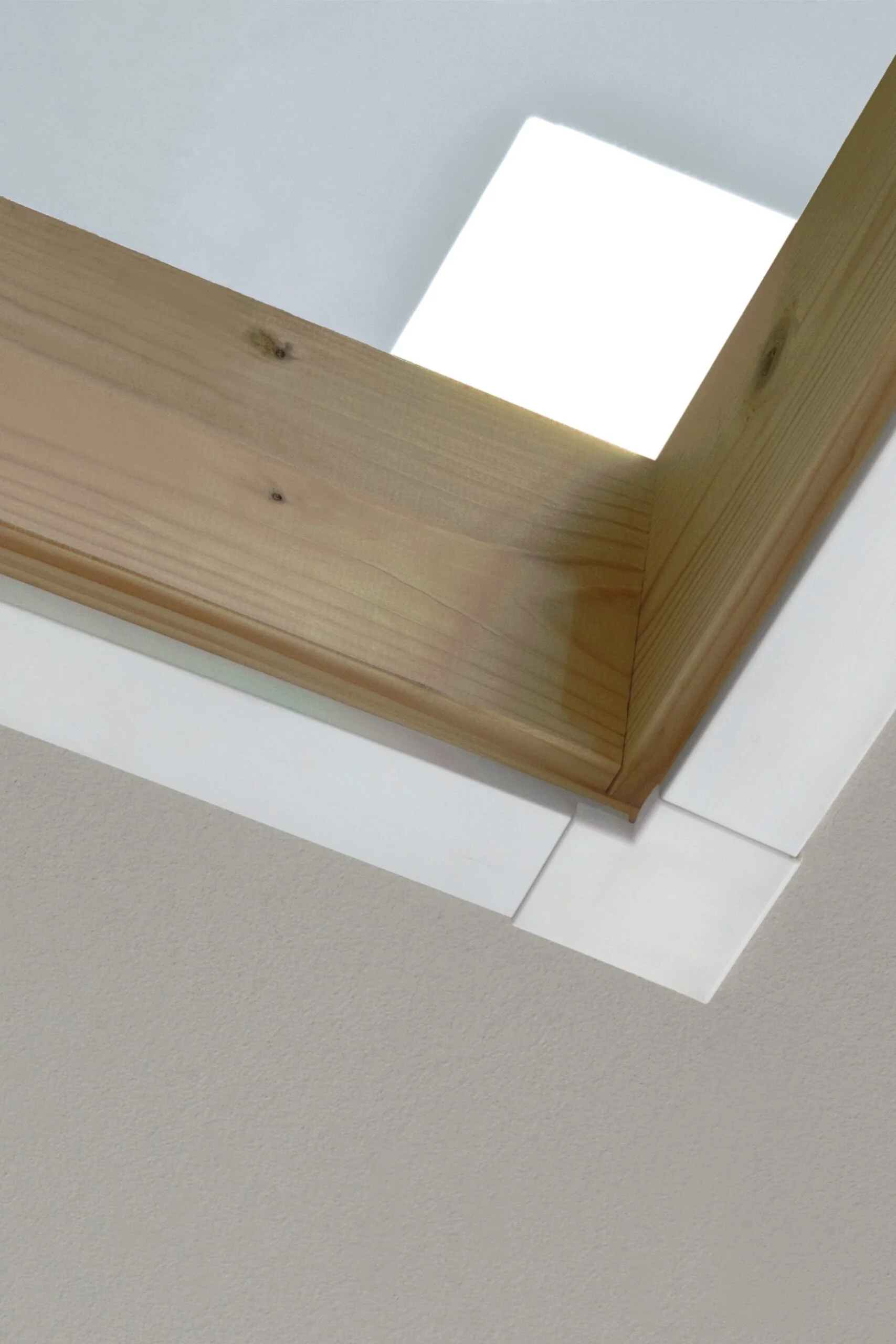

Elegante finitura del soffitto attorno alla scala per soffitta
Per l’installazione, è sufficiente fissarlo al telaio della scala, senza bisogno di forare

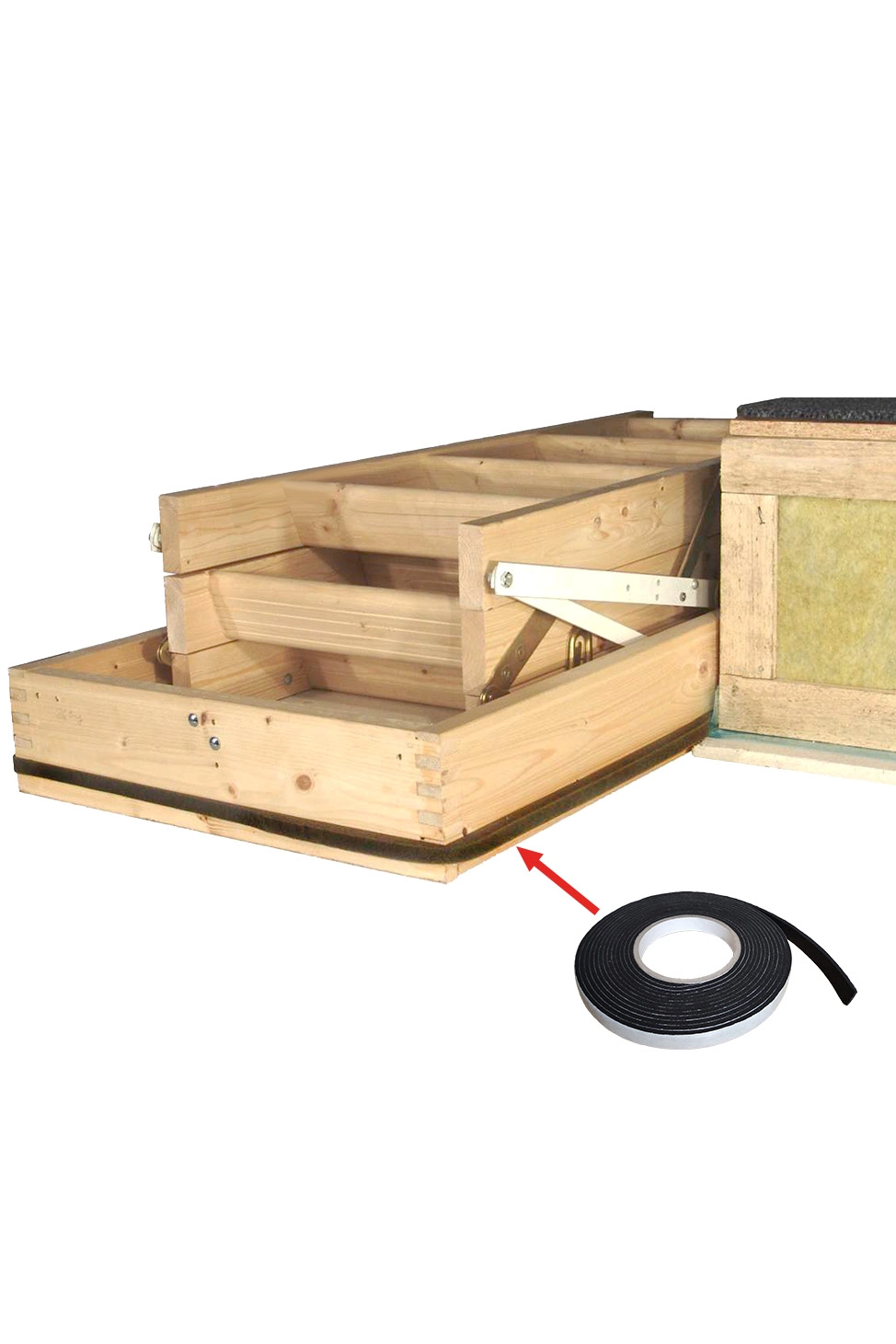

Kit di installazione per casa passiva (singolo)
Perfetta tenuta stagna delle scale per soffitta senza telaio in acciaio
Facile installazione tramite incollaggio al cassonetto o alla barriera al vapore in loco
Guarnizioni aggiuntive per l’utilizzo in applicazioni a basso consumo energetico o per case passive
Testato Blower Door

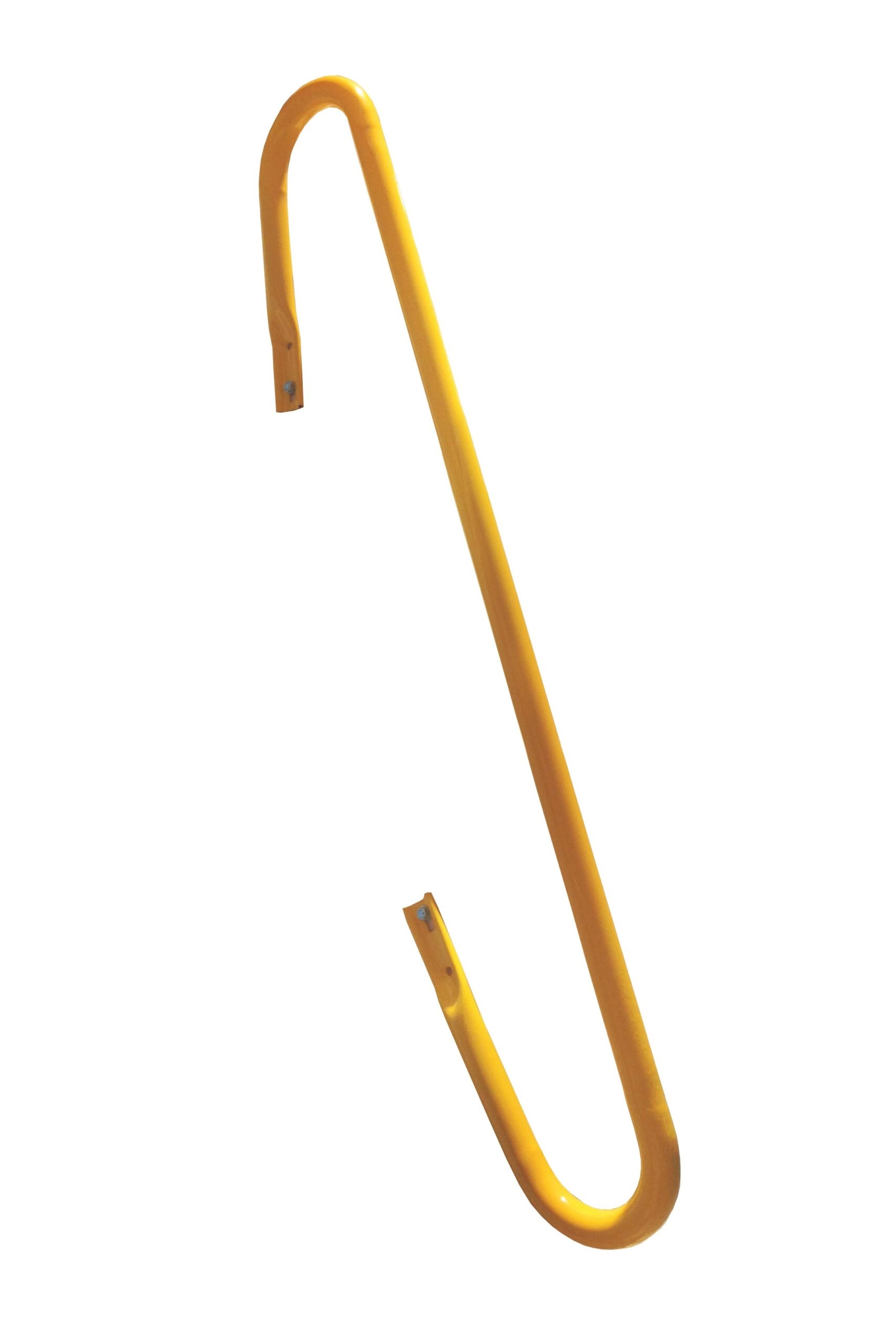

SECONDO CORRIMANO
Possibile solo per i modelli 60/120 e 70/120. Il modello con foro 54/120 vien fornito senza corrimani.
