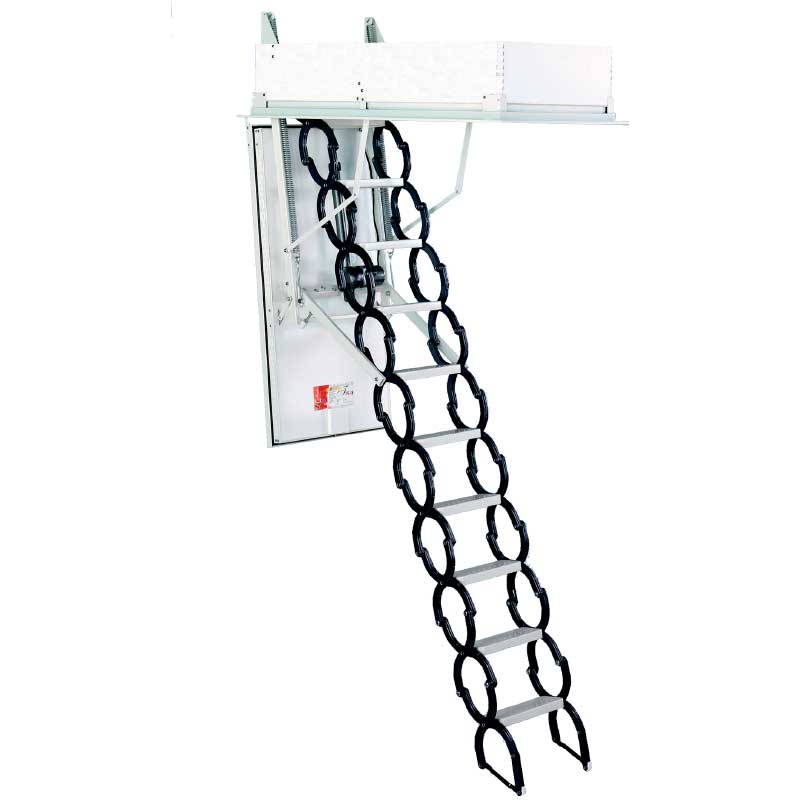

Scala retrattile Type 18 elettrica 60 x 120 H 290

SKU: 21642

1.711,00 1.573,00

Altezza minima 215 cm -Massima 290 cm

Scale retrattili a pantografo completamente automatiche motorizzate

Foro muro 60 x 120 cm

Cassa in MDF con altezza 31 cm per 18 mm di spessore con bordo inferiore in acciaio vernicito colore bianco
Botola di apertura in legno / truciolare con pannelli isolanti all’interno spessore totale 65 mm con guarnizione perimetrale.
Certificazione TUV Austria

Descrizione

CATTERISTICHE

Scala retrattile Type 18 elettrica 60 x 120 H 290
Foro muro 60 x 120 cm
Altezza minima 215 cm
Altezza massima 290 cm con possibilità di essere estesa a 315 cm
Scala a pantografo completamente automatica e motorizzate
Cassa in MDF con altezza 31 cm per 18 mm di spessore con bordo inferiore in acciaio vernicito colore bianco
Botola di apertura in legno / truciolare con pannelli isolanti all’interno spessore totale 65 mm con guarnizione perimetrale.
Seconda guarnizione di colore bianco nella cassa della scala
Certificazione TUV Austria

VANTAGGI

Telecomando di serie
È sufficiente collegarlo a una presa da 220 Volt
Scala Ignifugo EI 30 testato secondo EN1363, EN1634, B3860
Botola di apertura interna altamente isolata spessore 65 mm
2 guarnizioni di
Telaio di separazione termica – scatola di alimentazione
Cerniere a testa svasata
Pacchetto telaio pantografo in acciaio
Altezza botola 18 mm di spessore 31 cm

OPZIONI

Botola superiore ISO con rivestimento per boccaporto (altezza 52 cm)
Prolunga di altezza DX 290-315 cm
2 ° telecomando radio
Pulsante aggiuntivo
Corrimano telescopico
botola di protezione
Set installazione casa passiva = set porta soffiante
Esecuzione in EI 60

Scala retrattile type 18 elettrica
Scala retrattile type18 elettrica
Scala retrattiel type 18 elettrica particolare gradino
Scala retrattile type18 elettrica particolare gradino
Scala retrattile type 18 elettrica misure
Scala retrattiel type18 elettrica misure
MODELLO (A)DIMENSIONI CASSAALTEZZA PAVIMENTO SOFFITTO (B)SPAZIO NECESSARIO (C)SPAZIO SUPERIORE APERTURA AUTOMATICA (D1)SPAZIO SUPERIORE APERTURA MANUALE (D2)
60 X 120119/59/31290 cm58 cm165 cm106 cm
70 X 120119/69/31290 cm58 cm165 cm116 cm
70 X 130129/59/31290 cm48 cm165 cm116 cm
70 X 130139/59/31290 cm38 cm165 cm116 cm

BOTOLA SUPERIORE

Botola superiore scala retrattile elettrica Type 18
Botola superiore scala retrattile elettrica Type 18
Botola superiore scala retrattile elettrica Type 18
Botola superiore scala retrattile elettrica Type 18

IMMAGINI DELLA SCALA TYPE 18

Scala retrattile Type 18 elettrica aperta particolare motore elettrico
Scala retrattile Type 18 elettrica aperta particolare motore elettrico
Scala retrattile Type 18 elettrica aperta particolare
Scala retrattile Type 18 elettrica aperta particolare
Scala retrattile Type 18 elettrica aperta particolare
Scala retrattile Type 18 elettrica aperta particolare
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica particolare del corrimano
Scala retrattile Type 18 elettrica particolare del corrimano
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica particolare del pantografo
Scala retrattile Type 18 elettrica particolare del pantografo
Scala retrattile Type 18 elettrica particolare del pantografo
Scala retrattile Type 18 elettrica particolare del pantografo
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica aperta
Scala retrattile Type 18 elettrica particolare sistema pantografo
Scala retrattile Type 18 elettrica particolare sistema pantografo

EI30 EI60

Nel dettaglio, come definito dai D.M. 30 novembre 1983 , D.M. 9 marzo 2007 e D.M. 3 agosto 2015, la classe di resistenza al fuoco è l’intervallo di tempo espresso in minuti, definito in base al carico d’incendio specifico di progetto, durante il quale il compartimento antincendio garantisce la capacità di compartimentazione.

Sulla base della normativa le classi di resistenza al fuoco sono: 0, 15, 20, 30, 45, 60, 90, 120, 180, 240. Le caratteristiche di resistenza al fuoco sono definite da sigle come ad esempio R 60, REI 120, EI 30, ecc. in cui le lettere R, E, I, hanno un preciso significato:

R = resistenza meccanica conservata efficiente per un numero di minuti di esposizione al fuoco definiti dal numero connesso alla sigla;
E = attitudine a impedire il passaggio o la produzione di fuoco o fumo al lato opposto a quello di sviluppo dell’incendio
I = isolamento termico atto a ridurre la trasmissione del calore da un lato all’altro della porta ed a mantenere quindi entro limiti prefissati – circa 150 °C – la temperatura della superficie investita.

Per compartimento antincendio si intende parte della costruzione organizzata per rispondere alle esigenze della sicurezza in caso di incendio e delimitata da elementi costruttivi idonei a garantire, sotto l’azione del fuoco e per un dato intervallo di tempo, la capacità di compartimentazione.

UNI EN 1363-1
Prove di resistenza al fuoco – Parte 1: Requisiti generali
La norma specifica i principi generali per determinare la resistenza al fuoco di diversi elementi costruttivi sottoposti a condizioni normalizzate di esposizione al fuoco. Procedure alternative e aggiuntive per soddisfare requisiti particolari sono fornite nella UNI EN 1363-2.
UNI EN 1363-2
Prove di resistenza al fuoco – Procedure alternative e aggiuntive
La norma specifica le diverse condizioni di riscaldamento e altre procedure suscettibili di essere utilizzate in circostanze particolari.
La UNI EN 1364-2:2018 “Prove di resistenza al fuoco di elementi non portanti – Parte 2: Soffitti” specifica un metodo per la determinazione della resistenza al fuoco di soffitti che possiedono una resistenza al fuoco indipendentemente da ogni elemento costruttivo soprastante. La norma deve essere utilizzata congiuntamente alla UNI EN 1363-1.
Il metodo è applicabile ai soffitti che sono o sospesi per mezzo di ganci o fissati direttamente ad un telaio di supporto o alla costruzione e ai soffitti autoportanti.
In questo metodo di prova il soffitto è esposto al fuoco con l’esposizione effettuata:
a) da sotto il soffitto, oppure
b) da sopra il soffitto per simulare il fuoco nella cavità sopra il soffitto.
Il contributo alla resistenza al fuoco che un controsoffitto potrebbe garantire in qualità di membrana protettiva degli elementi portanti è determinato utilizzando il procedimento indicato nella EN 13381-1. La resistenza al fuoco di pavimenti portanti in combinazione con un controsoffitto può anche essere valutata utilizzando la prova secondo la EN 1365-2.

La UNI EN 1634-1:2018 “Prove di resistenza al fuoco e di controllo della dispersione del fumo per porte e sistemi di chiusura, finestre apribili e loro accessori costruttivi – Parte 1: Prove di resistenza al fuoco per porte e sistemi di chiusura e finestre apribili” stabilisce un metodo per la determinazione della resistenza al fuoco di porte, sistemi di chiusura e finestre apribili destinati ad essere installati in aperture praticate in elementi di separazione verticale, quali:
– porte incernierate o su perni;
– porte scorrevoli in senso orizzontale e in senso verticale, incluse porte non rigidamente scorrevoli e sezionali;
– porte a libro;
– porte basculanti;
– sistemi di chiusura avvolgibili;
– finestre apribili;
– cortine flessibili apribili.
Anche questa norma è da utilizzare unitamente alla UNI EN 1363-1.
Le prove delle serrande resistenti al fuoco sono trattate dalla EN 1366-2 mentre le prove di sistemi di chiusura per sistemi convogliatori sono definite nella EN 1366-7.

https://drive.google.com/file/d/1BolH_UyQA9WQV4U9gMgweNDdwa-0f_Uy/view?usp=sharing

https://drive.google.com/file/d/1jYmM5KqgK4HID9y4eMwASIF682YbjMMr/view?usp=sharing

120/60 120/70 130/70 140/70
